一、J23W針型閥 產品概述

上海川滬閥門生產的J23W針型閥廣泛應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。

二、J23W針型閥 產品圖片

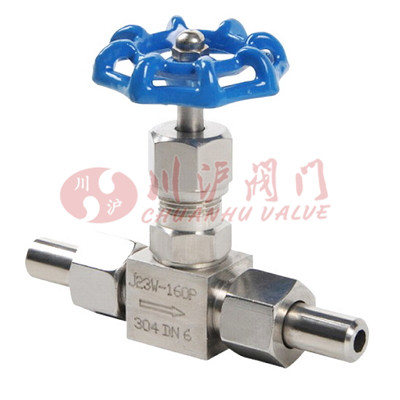

J23W針型閥(不銹鋼內螺紋連接)

三、J23W針型閥 零部件材質

>

零件名稱	閥桿，閥蓋	閥桿，閥瓣	填料
J21/3W-16P	鉻鎳不銹鋼	鉻鎳不銹鋼	聚四氟乙稀，柔性石墨
J21/3W-160、J21/3W-40	優質碳鋼	鉻不銹鋼

四、J23W針型閥 技術規范

型號	公稱壓力PN Mpa	試驗壓力(Mpa)			工作壓力(Mpa)	工作溫度(OC)	適用介質
		殼體	密封(液)	密封(氣)
J23W-16	1.6	2.4	1.76	0.6	1.6	P≤540℃	液化石油氣水，酸，蒸汽，油品等
J23W-40P	4.0	6.0	4.4	0.6	4.0
J23W-160	16.0	24.0	17.6	0.6	16.0	C≤425 OC
J23W-320P	32.0	48.0	35.2	0.6	32.0
J23W-420P	42.0	63.0	46.2	0.6	42.0

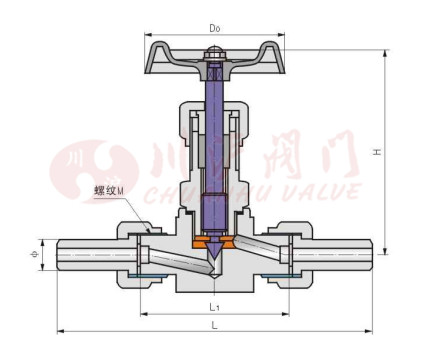

五、J23W針型閥 結構圖

六、J23W針型閥 連接尺寸

公稱直徑DN（mm）	尺寸 Dimension							重量Weight
	Do	D1	D2	L	H1	H2	M
6	65	14	6	140	96	106	20×1.5	0.9
10	80	18	10	160	115	125	24×1.5	1.18
15	100	22	15	180	122	132	30×2	2.0
20	110	28	18	220	156	166	30×2	3.5
25	140	33	22	230	169	180	39×2	4.3

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
