電動管夾閥

產品展示>> 耐腐蝕閥門>>電動管夾閥

一、電動管夾閥產品概述

上海川滬閥門有限公司生產的電動管夾閥主要結構型式：
電動管夾閥是由管夾閥和多回轉電動執行器組成，多回轉電動執行器分為戶外型、整體型、防爆型，適用于不同工況的要求。當電動頭順時針轉動手輪時，使大小閥桿同時轉動來帶動上下壓板以壓縮橡膠管套從而進行關閉，反之即行開啟。這樣壓板在拉桿之間上下往復運動來完成閥門開閉工作。
電動管夾閥安裝與維護：
①電動管夾閥在管道上任意安裝，沒有介質流向限制。
②電動管夾閥維護成本低，沒有需要定期更換的閥座、密封填料、密封圈或伸縮管。膠管是管夾閥唯一需要更換的零件，一旦更換了膠管，閥門就像新閥門一樣。電動管夾閥很少需要其他零件庫存。

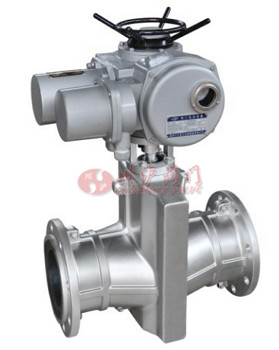

二、電動管夾閥產品圖片

電動管夾閥

三、電動管夾閥材質參數

名稱	材質
閥體	鋁合金、鑄鐵、鑄鋼
橡膠套管	橡膠
大小閥桿	鑄銅、碳鋼
壓板	鑄鐵
拉桿	\|鑄鐵
托架	球墨鑄鐵
手輪	鑄鐵

四、電動管夾閥主要性能規范

適用溫度	適用介質
≤85℃	礦漿、磨料、干濕型粉塵類

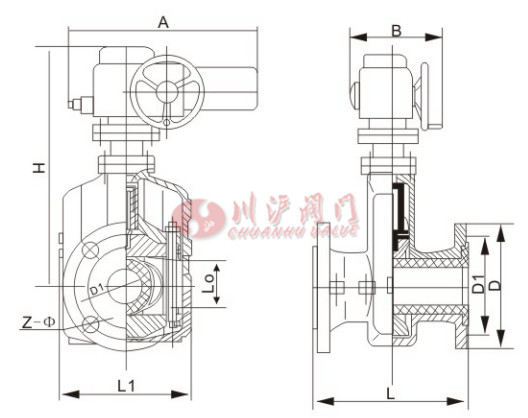

五、電動管夾閥結構圖

六、電動管夾閥安裝尺寸

公稱通徑 (DN)	公稱壓力 (Mpa)	工作壓力 (Mpa)	L1	Lo	D	D1	Z-O	H
25	0.6	0.6	124	31	115	85	4-14	一
32			145	40	140	100	4-18	一
40			157	50	150	110	4-18	■
50			160	60	160	125	4-18	-
65			199	74	180	145	4-18	一
80			222	88	195	160	4-18	o
100			250	106	215	180	8-18	o
125			318	134	245	210	8-18	一
150			350	158	280	240	8-23	1000
200	0.4	0.4	446	206	335	295	8-23	1174
250			516	256	395	350	12-23	一
300			562	304	445	400	12-23	一
采用標準設計與制造：Q/JBGN02結構長度:Q/JBGN02法蘭連接尺寸:JB78(PN1.0MPa)
